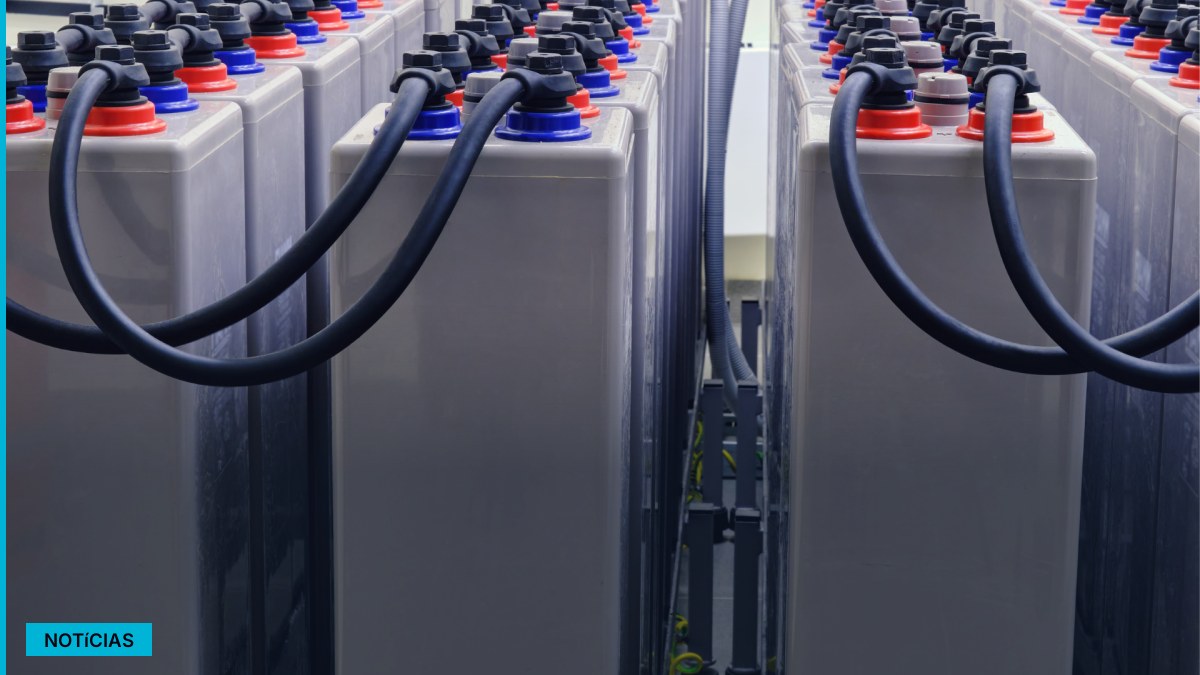

Vinicius DrumondDimensionar corretamente o banco de baterias é o primeiro passo. Montar corretamente é o segundo — e é onde muitos sistemas falham antes do tempo. Uma bateria mal conectada, um cabo subdimensionado ou a ausência de um fusível no lugar certo pode destruir um banco de baterias caro em minutos ou criar um risco real de incêndio.
Este guia explica, passo a passo, como montar um banco de baterias para sistema solar de forma correta, segura e que maximize a vida útil das baterias.
Antes de começar: o que você precisa definir
Tensão do sistema
A tensão do banco de baterias precisa ser compatível com o inversor/carregador. As tensões mais comuns em sistemas residenciais e rurais são:
- 12V: sistemas muito pequenos (cabanas, iluminação simples). Altas correntes para a mesma potência — limitado.
- 24V: sistemas pequenos a médios. Boa relação entre corrente e potência.
- 48V: padrão atual para sistemas residenciais e comerciais. Menor corrente para a mesma potência, menos perda nos cabos, mais eficiente.
Regra prática: para sistemas acima de 1 kWh de armazenamento, use 48V. Para sistemas menores, 24V pode ser adequado. Sistemas de 12V raramente fazem sentido acima de 500Wh.
Capacidade necessária
Já calculada na etapa de dimensionamento (veja o artigo “Bateria para Energia Solar Off-Grid: Guia Completo”). Tenha em mãos: tensão do sistema e capacidade total em Ah que o banco precisa ter.
Tecnologia das baterias
Chumbo-ácido aberto, AGM, Gel ou Lítio LFP — cada uma tem regras específicas de montagem e conexão. Este guia cobre principalmente chumbo-ácido e AGM, que são os mais comuns em instalações brasileiras. Para Lítio, siga as instruções específicas do fabricante do BMS.
Série, paralelo e série-paralelo: entendendo as conexões
Conexão em série (aumenta a tensão)
Conectar baterias em série aumenta a tensão total sem aumentar a capacidade em Ah.
Exemplo: 4 baterias de 12V 100Ah conectadas em série = 48V 100Ah
Como fazer: terminal positivo de uma bateria conectado ao terminal negativo da próxima. O banco tem um terminal positivo livre (na primeira bateria) e um terminal negativo livre (na última bateria).
Regra: todas as baterias em série devem ser do mesmo modelo, fabricante e data de fabricação. Qualquer diferença de capacidade entre as baterias vai causar desequilíbrio — a mais fraca vai sempre descarregar antes e ser sobrecarregada na recarga.
Conexão em paralelo (aumenta a capacidade)
Conectar baterias em paralelo aumenta a capacidade em Ah sem alterar a tensão.
Exemplo: 2 baterias de 48V 100Ah (cada uma já montada em série) conectadas em paralelo = 48V 200Ah
Como fazer: positivo com positivo, negativo com negativo.
Regra: mesmas especificações de bateria. Limite de strings em paralelo: idealmente não mais de 4 strings em paralelo — acima disso, o desequilíbrio de corrente entre strings pode se tornar problemático.
Conexão série-paralelo (o mais comum)
A maioria dos sistemas residenciais usa uma combinação: baterias em série para atingir a tensão do sistema, depois strings em paralelo para atingir a capacidade desejada.
Exemplo para sistema 48V 400Ah com baterias de 12V 100Ah:
- 4 baterias em série = 1 string de 48V 100Ah
- 4 strings em paralelo = 48V 400Ah
- Total: 16 baterias de 12V 100Ah
Passo a passo da montagem
Passo 1: Escolha e prepare o local de instalação
O local do banco de baterias precisa atender:
- Temperatura: ideal entre 15°C e 25°C. Evite locais que excedam 35°C regularmente. Evite exposição direta ao sol.
- Ventilação: baterias de chumbo-ácido liberam hidrogênio durante a carga. O ambiente precisa ter ventilação para dissipar o gás. Mínimo de 4 trocas de ar por hora. Baterias AGM emitem muito menos gás, mas alguma ventilação ainda é recomendada.
- Sem fontes de ignição: o hidrogênio é inflamável. Sem interruptores elétricos sem carcaça protetora, sem ferramentas que possam criar faíscas próximas ao banco.
- Superfície plana e resistente: o peso de um banco de baterias pode ser enorme. Calcule: uma bateria de chumbo-ácido de 100Ah pesa cerca de 28 a 32 kg. Um banco de 16 baterias pesa mais de 450 kg.
- Acesso para manutenção: deixe espaço entre as baterias e ao redor do banco para acesso às tampas (baterias abertas) e aos terminais.
Passo 2: Monte o suporte ou rack
Baterias de chumbo-ácido não devem ficar empilhadas diretamente umas sobre as outras — o peso das superiores comprime as inferiores. Use racks específicos para baterias, com bandejas por nível.
Racks de aço galvanizado ou plástico ABS (resistente a ácido) são os mais adequados.
Passo 3: Posicione as baterias conforme o diagrama de conexão
Antes de conectar qualquer cabo, posicione todas as baterias no rack conforme o diagrama de série-paralelo que você vai usar. Deixe os terminais acessíveis.
Não conecte nada ainda. Planeje a posição para que os cabos de conexão intra-string (em série) sejam os mais curtos possíveis, e os cabos de interligação entre strings (em paralelo) sejam todos do mesmo comprimento.
Passo 4: Prepare os cabos de interligação
Seção dos cabos: subdimensionar os cabos é um dos erros mais graves. Cabos finos superaquecem, geram resistência elétrica que reduz a eficiência e podem causar incêndio.
Referência geral (verifique com calculador de cabos para sua instalação específica):
| Corrente máxima esperada | Seção mínima do cabo |
|---|---|
| Até 50A | 10 mm² |
| 50A a 100A | 16 a 25 mm² |
| 100A a 200A | 35 a 50 mm² |
| 200A a 400A | 70 a 95 mm² |
| Acima de 400A | 120 mm² ou mais |
Use cabo flexível de cobre estanhado (não alumínio). Terminais de compressão hidráulica (não de parafuso simples) para conexões mais confiáveis.
Comprimento igual nas strings paralelas: quando múltiplas strings são conectadas em paralelo, a resistência de cada string deve ser a mais igual possível — o que significa cabos de mesmo comprimento entre as strings. Diferenças de resistência fazem uma string carregar/descarregar mais do que as outras.
Passo 5: Instale o fusível ou disjuntor principal
Este passo é obrigatório e não opcional. O banco de baterias pode fornecer correntes de curto-circuito de centenas ou milhares de ampères — suficiente para derreter cabos, causar incêndio e explodir baterias em segundos.
O fusível ou disjuntor principal deve ser instalado no cabo positivo do banco, o mais próximo possível do terminal positivo do banco (antes de qualquer outra conexão).
Dimensionamento do fusível: 125% da corrente máxima do sistema. Se o inversor suporta 100A máximos, use fusível de 125A.
Fusíveis de faca (MIDI, MEGA, ANL) são os mais comuns em sistemas solares. Disjuntores DC específicos para sistemas fotovoltaicos também são opção.
Passo 6: Faça as conexões em série (intra-string)
Com os cabos preparados e o fusível instalado (ainda aberto/desconectado):
- Conecte as baterias da primeira string em série: positivo de B1 → negativo de B2 → positivo de B2 → negativo de B3… e assim por diante
- Repita para cada string
Aperte os terminais firmemente — terminais frouxos causam resistência e aquecimento. Mas não aperte em excesso — terminais de chumbo podem ser danificados.
Passo 7: Faça as conexões em paralelo (inter-string)
Conecte as strings em paralelo: positivo de string 1 com positivo de string 2, negativo de string 1 com negativo de string 2 — e assim por diante.
Técnica de conexão balanceada: para minimizar o desequilíbrio entre strings, use a técnica de conexão cruzada — o positivo de saída sai de uma extremidade do banco e o negativo de saída sai da extremidade oposta. Isso equaliza a resistência de cada caminho.
Passo 8: Conecte ao inversor/carregador
Com o fusível principal ainda aberto:
- Conecte o cabo positivo do banco ao terminal positivo do inversor/carregador
- Conecte o cabo negativo ao terminal negativo
- Feche o fusível principal
O inversor deve inicializar e detectar o banco de baterias.
Passo 9: Configure o inversor para a tecnologia correta
Este passo é crítico e frequentemente esquecido. O inversor/carregador precisa ser configurado para o tipo de bateria instalada:
- Chumbo-ácido aberto: tensão de absorção (~14,4V para 12V), tensão de flutuação (~13,6V), equalização semanal ativada
- AGM: tensão de absorção (~14,4V), flutuação (~13,6V), sem equalização ou equalização suave
- Gel: tensão de absorção mais baixa (~14,1V), flutuação (~13,8V) — mais sensível
- Lítio LFP: perfil completamente diferente — siga as especificações do BMS
Configuração incorreta é uma das principais causas de falha prematura de baterias em sistemas solares.
Erros críticos que destroem o banco de baterias
Misturar baterias de modelos, marcas ou idades diferentes: o erro mais comum e mais destrutivo. As baterias mais fracas limitam e sobrecarregam as mais fortes.
Cabos de comprimentos diferentes entre strings paralelas: cria desequilíbrio de corrente entre as strings.
Não instalar fusível principal: em caso de curto, o resultado pode ser incêndio ou explosão.
Conectar em ambiente sem ventilação: risco de acúmulo de hidrogênio e explosão durante a carga.
Configurar o inversor para tecnologia errada: sobrecarga crônica (se configurado para chumbo-ácido aberto com bateria de gel, por exemplo) destrói as baterias em poucos meses.
FAQ — Dúvidas sobre montagem de banco de baterias solar
Posso adicionar baterias ao banco depois, para aumentar a capacidade?
Para baterias de chumbo-ácido, não é recomendado misturar baterias com idades diferentes. A solução é planejar o banco final desde o início, mas instalar inicialmente apenas parte das strings e completar depois — desde que as baterias novas sejam do mesmo modelo e de lote próximo ao original.
Preciso de BMS em banco de chumbo-ácido?
Não é obrigatório como no lítio, mas monitores de banco (shunts com display ou com comunicação remota) são altamente recomendados para acompanhar o estado de carga real, a corrente e detectar anomalias entre as strings.
O banco precisa estar nivelado?
Sim, especialmente para baterias de chumbo-ácido abertas — o eletrólito líquido precisa cobrir as placas uniformemente. Para AGM e Gel, o nivelamento é menos crítico, mas ainda recomendado.
Conclusão: montagem correta é a base da vida útil longa
Um banco de baterias bem dimensionado e mal montado vai durar anos a menos do que deveria. A montagem correta — cabos certos, conexões simétricas, fusível no lugar, ventilação adequada e inversor configurado — é o que garante que o investimento nas baterias se pague completamente ao longo do tempo.
